 Heidegeist
hat 65 mal geschrieben. Das sind 0.19% aller Beiträge.Bei nicht ausreichender Berechtigung für Beiträge aus Moderatoren- oder Gruppenboards, werden diese nicht angezeigt. |
| Seite 1 2 |
| Heidegeist |
 Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Projekt Gartensauna |
|
9.7.2023 - 11:42 Uhr 65 Posts InderMittesitzer
|

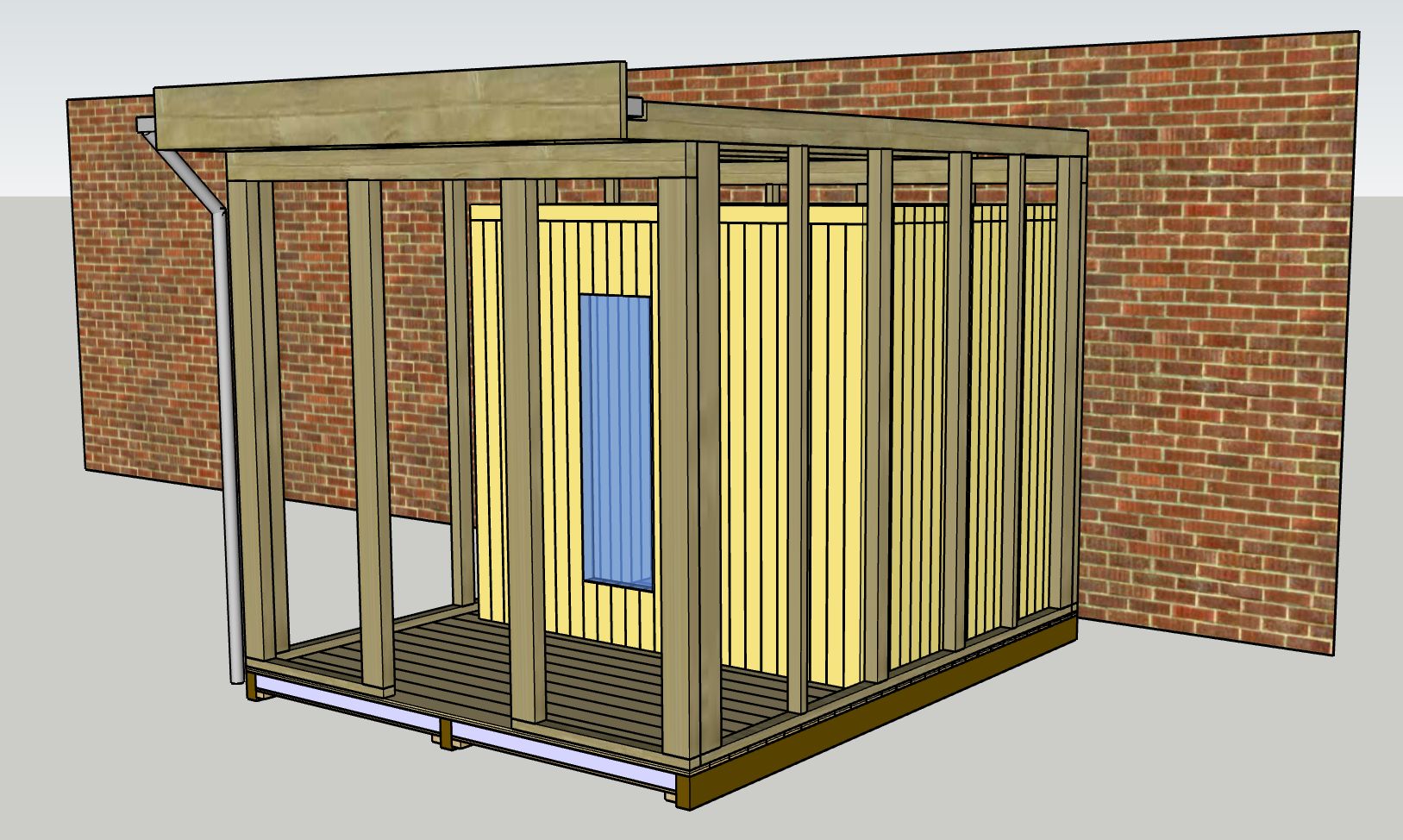

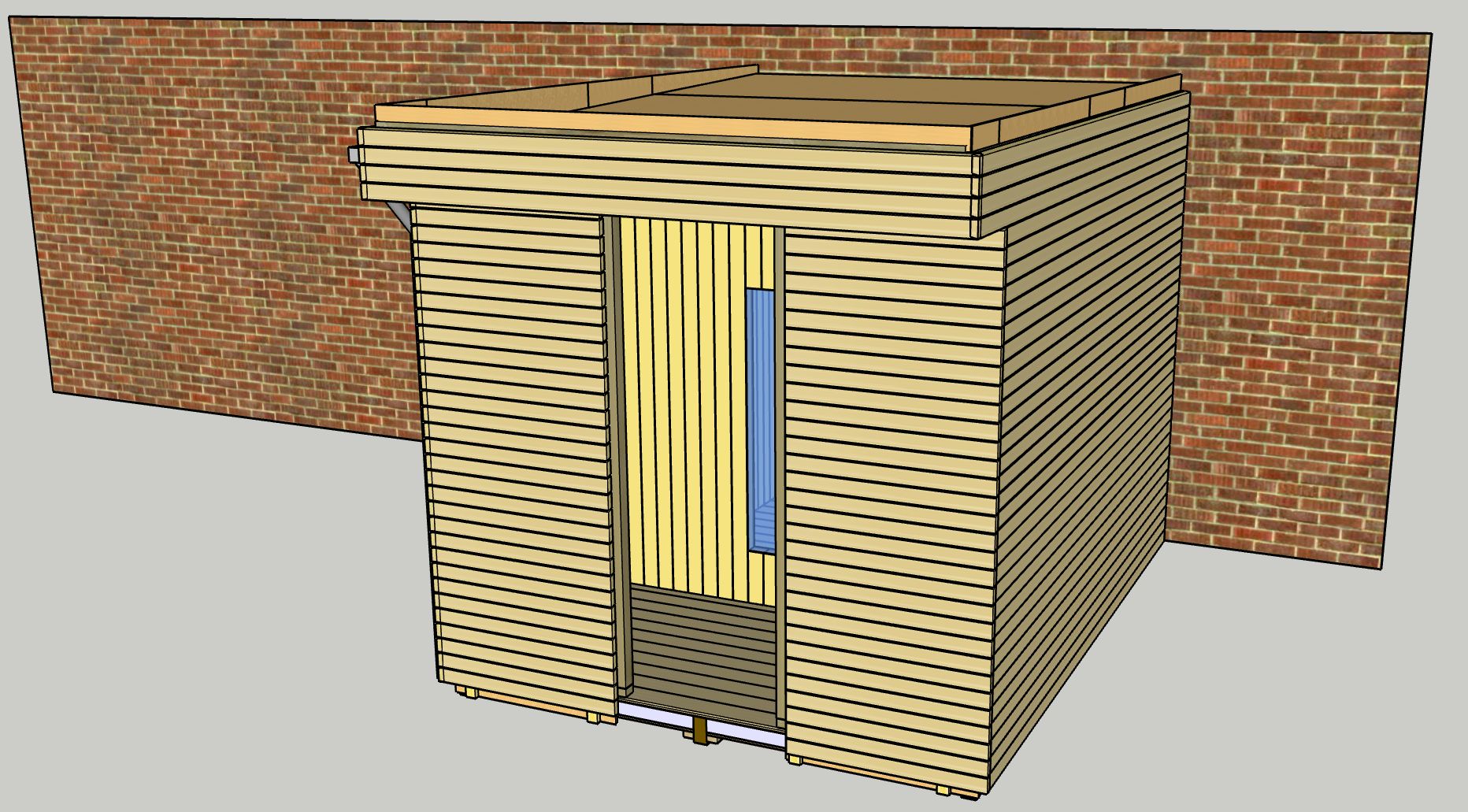

Moin zusammen, nachdem ich schon in einigen Threads quergelesen habe, möchte auch ich Euch gern an meinem Bauprojekt teilhaben lassen. In diesem Forum kommt Sauna- und Holzbauerfahrung in sehr freundlicher Atmosphäre zusammen - gefällt mir! Die Vorgeschichte: Als wir unser Haus gebaut haben, hat die für mich zuständige Projektgenehmigungsstelle meinen Wunsch nach Integration einer Heimsauna zunächst leider abfällig beschieden ("Das brauchen wir nicht!"). Nach kurzer Beratungsphase von 10 Jahren wurde dem Antrag schließlich stattgegeben ("Dann mach halt!"). Vorausgegangen war, dass ich innerhalb der Familie eine Kellersauna vor dem Sperrmüll gerettet habe. Die Eigentümer hatten ein Haus gekauft, sind selbst aber keine Saunagänger und brauchten den Platz anderweitig. Win-Win. Die Sauna steht also nun in Einzelteilen in unserem Carportschuppen. Es handelt sich dabei um eine Element-Fertigsauna von Privileg (Ex-Quelle), Alter unbekannt, Maße 200x177cm, vier Wände und Dach, Wandstärke 7cm, gedämmt. Den Ofen habe ich nicht getestet, ich will ihn ohnehin gegen ein modernes Gerät austauschen. Nun braucht meine Sauna ja ein Zuhause und so habe ich vor zwei Wochen das Projekt gestartet. Ich will ein Gartenhaus bauen und dort die Elementsauna einbauen. Das Gartenhaus selbst soll in Holzrahmenbauweise mit Verschalung aus Rhombusleisten entstehen.Das erscheint für ein reines Saunahäuschen vielleicht etwas overkilled, aber hier ist der Weg das Ziel. Ich will das Projekt komplett alleine durchziehen, ohne Zimmermann oder andere externe Unterstützung. Nach einigen Holzprojekten in Haus und Garten ist dies das bisher anspruchsvollste und ich will gucken, ob ich das ordentlich bauen kann. Im Herbst will ich dann in meiner eigenen Sauna sitzen. Ich würde mich freuen, wenn Ihr mich mit dem einen oder anderen Tipp auf dem Weg begleitet. Gleich folgen ein paar erste Bilder. Viele Grüße Andreas Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 11:46 Uhr 65 Posts InderMittesitzer
|
Die Sauna vor dem Ausbau. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 11:47 Uhr 65 Posts InderMittesitzer
|
Sauna-2 Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 11:48 Uhr 65 Posts InderMittesitzer
|

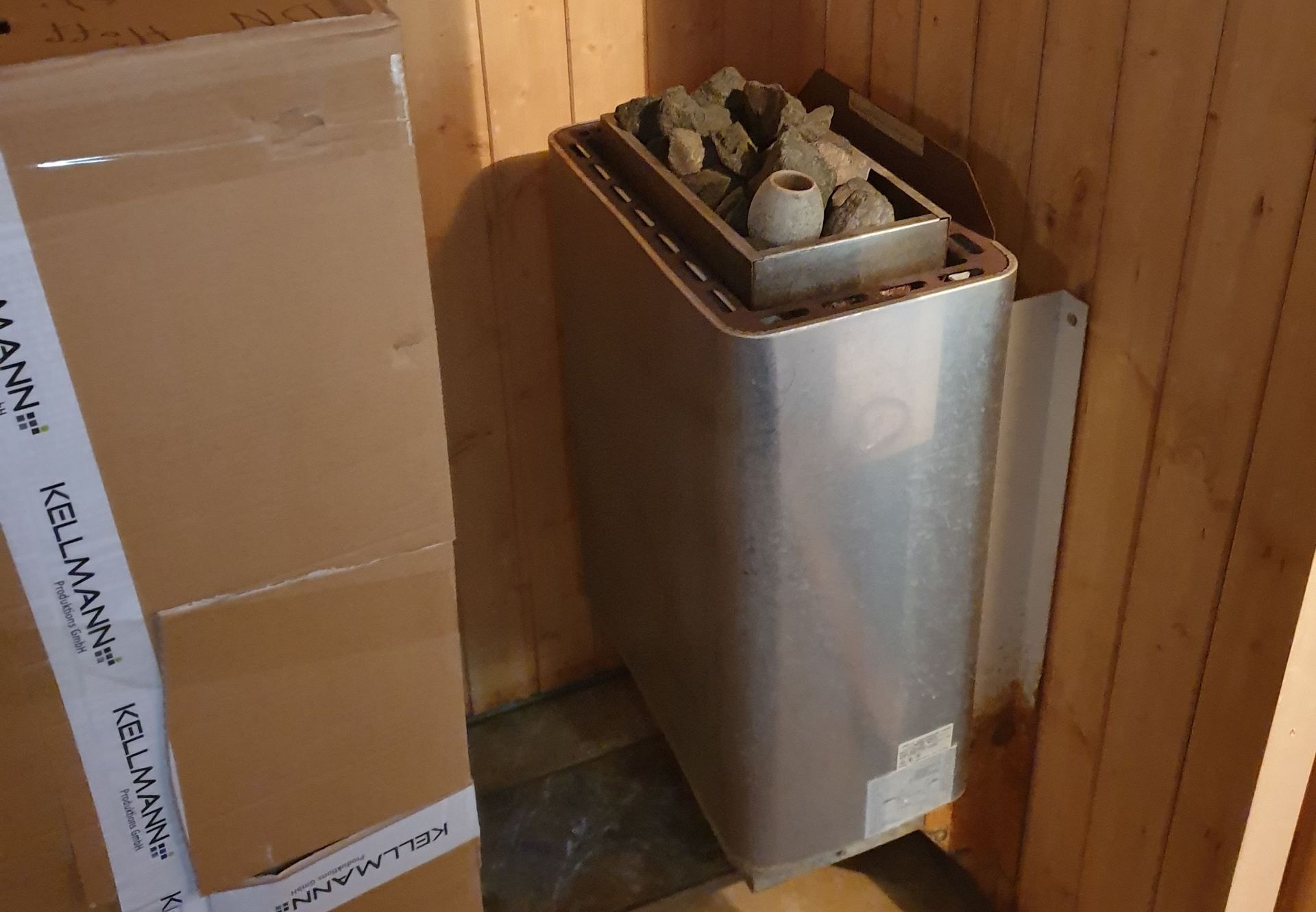

Alter Saunaofen Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 11:54 Uhr 65 Posts InderMittesitzer
|
Der Fußboden soll gedämmt und mit Rauspund belegt werden. Ursprünglich wollte ich auch Wände und Dach dämmen, damit es sich "komplett" anfühlt. Aber da der Vorraum nur dazu dienen soll, die Schlappen abzustellen und den Bademantel aufzuhängen, werde ich zunächst davon Abstand nehmen. (Wie kann ich denn mehrere Bilder in einem Post hochladen?) Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 11:56 Uhr 65 Posts InderMittesitzer
|
Das Haus bekommt selbstverständlich auch eine Tür. Diese will ich mit Glasauschnitt versehen, damit man aus der Sauna durch beide Türen in den Garten schauen kann. Das Dach soll mit EPDM-Folie abgedichtet werden. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 11:57 Uhr 65 Posts InderMittesitzer
|

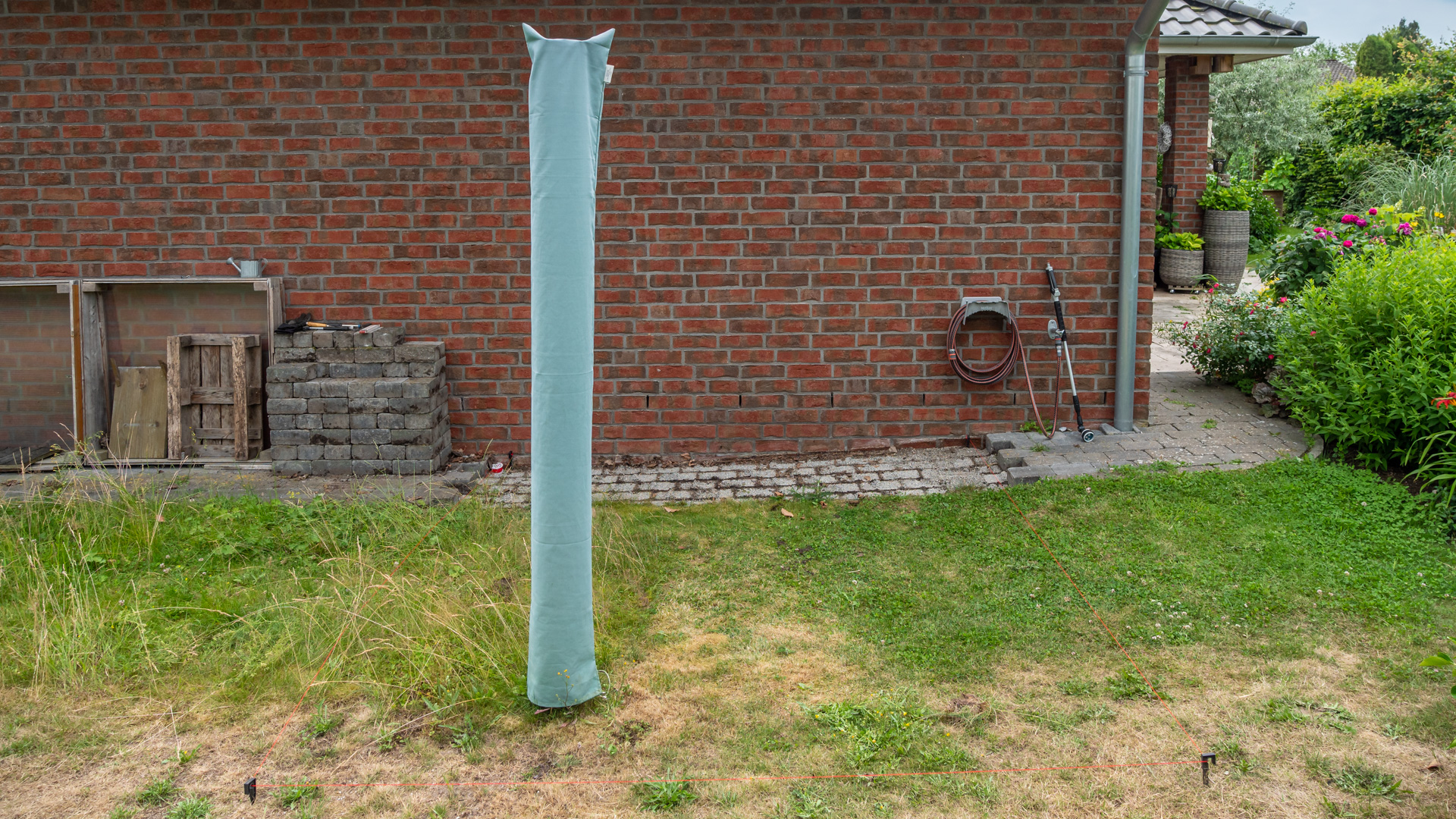

Die Baustelle bei Projektstart Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
9.7.2023 - 12:01 Uhr 65 Posts InderMittesitzer
|

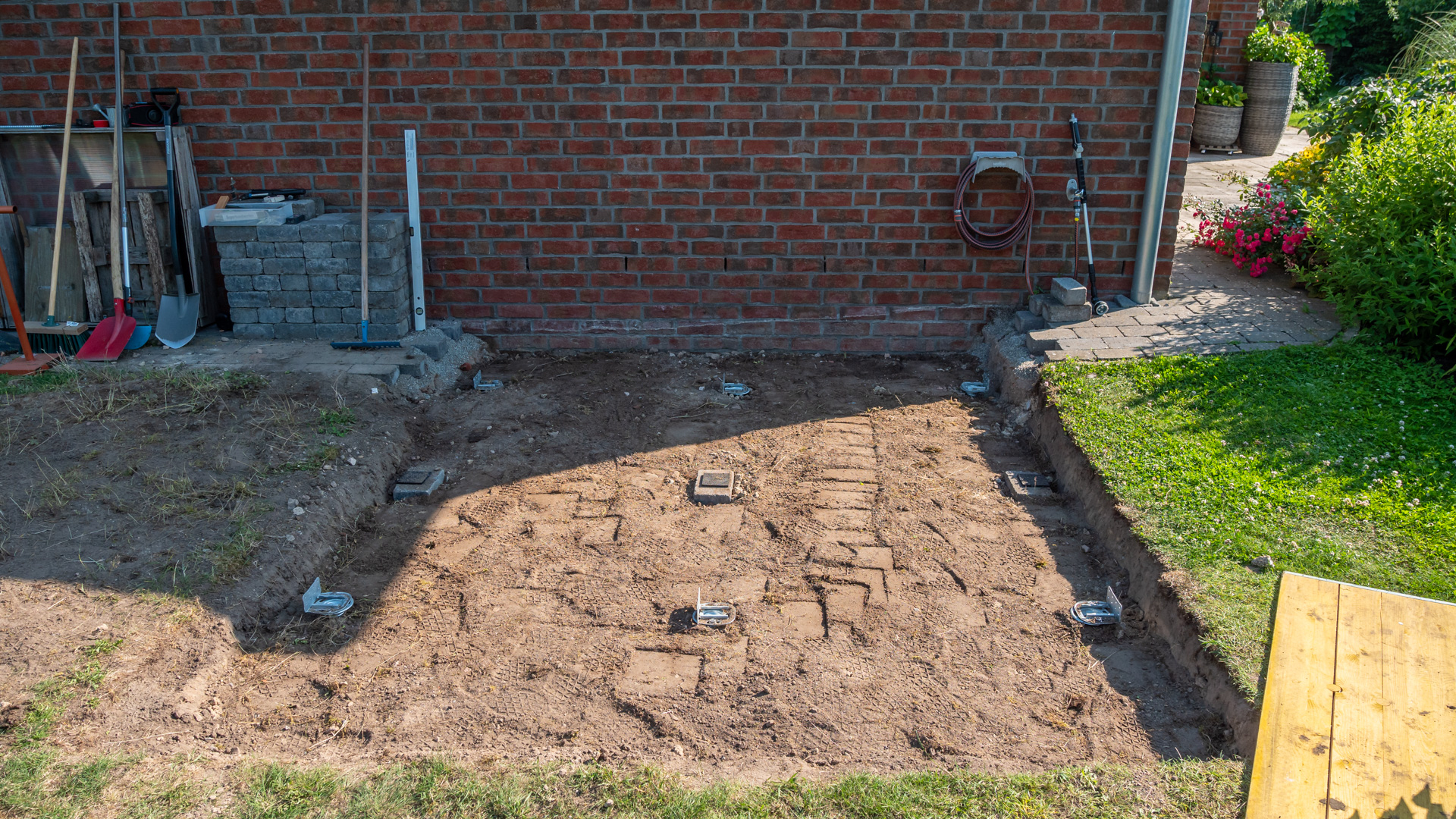

Baustelle, Stand heute. Die Schraubfundamente sind gesetzt. Laut Berechnung bei eurocode-statik-online.de wären die Pflastersteine dazwischen nicht nötig. Aber ich habe ja genug. Morgen hole ich das Material für den Fußboden. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Projekt Gartensauna: Neuer Ofen |
|
|
12.7.2023 - 17:56 Uhr 65 Posts InderMittesitzer
|
Moin zusammen, draußen regnet's, ich kann nicht bauen. Und weil wir irgendwann im Projektverlauf dieses Thema sowieso mal erschlagen müssen, am besten gleich, dann isses durch. Ich habe hier viel dazu gelesen und eigentlich steht die Entscheidung auch fest. Dennoch möchte ich gefragt haben, um vielleicht auch eine neue Meinung einzufangen. Also, wie Ihr auf den ersten Bildern in meinem Baubericht seht, bedarf es einer Modernisierung der alten Hardware. Ich habe etwas Angst, dass der alte Ofen unser Dorf niederbrennt... ;) Mein Problem liegt dabei ganz ähnlich wie bei DerYuki in diesem Thread): Meine Frau: begrenzt Saunafan. Wenn, dann am liebsten Kachel-Dampfbad. Ich: Saunafan, am liebsten knackig finnisch. Mein erster Reflex: Kombi-Ofen - der müsste doch bestimmt für beide Vorlieben etwas bieten. Mein aktueller Stand: Harvia Cilindro. Schickes Teil. Und da sowieso zumeist ich in der Sauna sitzen werde, wäre das gerade mein Gerät der Wahl. Wenn sie mal mitkommt, könnte ich versuchen, durch reduzierte Temperatur und noch zu erlernende Aufgusskunst, etwas Bio/Dampf-Umgebung zu zaubern. Und wenn das nicht klappt, evtl. einen externen Verdampfer ins Auge fassen. Deswegen jetzt die konkreten Fragen: 1. Gibt es hier jemanden, der einen Kombiofen hat und davon genau wegen der zusätzlichen Verdampferfunktion ganz begeistert ist? 1b. Oder hat jemand einen externen Verdampfer (keine Wasserschüssel auf den Steinen) und nutzt den auch sehr gerne? 2. Meine Sauna wird ca. 7m³ haben. Spricht bei der Größe etwas gegen den Cilindro 9kw? 3. Und wäre es möglich und praktikabel(!), mit dem 9kw-Ofen bei reduzierter Temperatur und entsprechender Wasserzufuhr auch Bio-Fans zu erfreuen? Oder bin ich dann als Dampfgenerator nur am malochen, um die Luftfeuchtigkeit konstant zu halten und habe selber nix vom Saunagang? (Mir ist natürlich klar, dass es dabei keinen Dampf wie im Kachelbad geben kann) Dank an Euch. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Neuer Ofen |
|
|
13.7.2023 - 15:50 Uhr 65 Posts InderMittesitzer
|
Alles klar, das bestätigt bisher meine Tendenz. Dann machen wir an das Thema Ofen erstmal 'nen Haken. Wer dennoch positiv von der Verdampferfunktion seines Kombiofens berichten möchte, möge sich gerne mal äußern. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Projekt Gartensauna: Wandaufbau des Gartenhauses |
|
|
13.7.2023 - 16:29 Uhr 65 Posts InderMittesitzer
|
Moin zusammen, noch ein Thema, das mir zunehmend Kopfzerbrechen bereitet. Und auch dazu habe ich hier schon viel gelesen. Sorry, wenn ich trotzdem den drölfzigsten Thread dazu aufmache. Im Baubericht habe ich ja erwähnt, dass ich eine fertige, gebrauchte Elementsauna abgegriffen habe, die ich dann in ein noch zu erstellendes Gartenhaus einbauen möchte, mit etwas Abstand aller Saunawände zur Innenwand des Hauses. Mein Plan war zunächst, das Haus in klassischer Holzrahmenbauweise zu bauen, mit Außenverschalung aus Lärche-Rhombusleisten. Also, von innen nach außen: 1. OSB 12mm und/oder irgend eine andere Innenverkleidung 2. Holzständer, Tiefe 6cm (4cm?) 3. OSB 12mm 4. Konterlattung 5. Rhombusleisten Von der erst angedachten Dämmung zwischen den Holzstständern und Dampfbremsfolie etc. habe ich mich schon verabschiedet. Klar, wozu auch? Aussagen über OSB als Dampsperre haben mich dann aber verunsichert. Und ich weiß, der geschätzte Finsterbusch z.B. empfahl stets Massivholzwände. Trotzdem zwei Fragen: 1. Kann ich nun OSB gefahrlos einsetzen oder hole ich mir damit mittelfristig Probleme ins Haus? 2. Ob sinnvoll oder nicht: Wäre z.B. eine Holzfaserdämmung (ohne Dampfsperrfolie) zwischen den Ständern bautechnisch OK? Danke für etwas Erleuchtung! Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Wandaufbau des Gartenhauses |
|
|
14.7.2023 - 6:22 Uhr 65 Posts InderMittesitzer
|
Hallo Andy, das mit der Dämmung habe ich ja auch schon ad acta gelegt. Es ging mir dabei hauptsächlich um die Frage, ob OSB/Dämmung wegen der Wärmeunterschiede und des Feuchtigkeitsabtransports theor. bautechnisch unbedenklich ist. Insbesondere, da von OSB immer als Dampfsperre geschrieben wird, die man im Saunaumfeld ja gerade nicht einsetzen soll. Da wird man schnell unsicher, wenn man nicht vom Fach ist. Und man macht sich im Lauf einer solchen Planung ja tausend Gedanken, z.B: Wenn ich Sauna da mal ausbaue, weil ich sie nicht mehr nutzen kann/will/wasweissich, dann könnte eine Dämmung für eine Alternativnutzung ja sinnvoll sein....etc. Ist aber am Ende Unsinn. Wir bauen jetzt eine Sauna, fertig. Alles weitere, wenn es so weit ist. Ich werde deswegen auch nochmal Blockbohlen bei unserem örtlichen Holzhändler anfragen und dann endgültig über die Bausweise entscheiden. Vielen Dank - der Nebel lichtet sich. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Wandaufbau des Gartenhauses |
|
|
14.7.2023 - 9:48 Uhr 65 Posts InderMittesitzer
|
Vor dem Aufwand würde ich mir keine Bange machen. Werkzeug ist vorhanden. Mit der Heimwerker-Oberfräse komme ich da zwar nicht weit. Die Ausklinkungen würde ich aber paketweise mit der Unterflur-TKS vorbereiten und dann sauber ausstemmen. Tatsächlich wäre das wohl die größte Herausforderung. Hat sich aber erledigt, Holzhändler hat Angebot geschickt. Ist preislich für den Aufwand dann doch uninteressant. Wir bauen also Holzrahmen. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:01 Uhr 65 Posts InderMittesitzer
|
Moin zusammen, es ist Zeit für ein Update von der Baustelle. Die letzten Wochen waren arbeitsreich und wegen des On-Off-Regens bei uns teilweise nervtötend. Es folgen einige Bilder. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:05 Uhr 65 Posts InderMittesitzer
|
16.07.2023: Die Fundamentbalken (6x12) sind auf den Schraubfundamenten ausgerichtet. Die Fußbodendämmung (50mm) wird auf den OSB-Platten (12mm) eingelegt. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:07 Uhr 65 Posts InderMittesitzer
|
16.07.2023: Hobeldielen (27mm) werden als Fußbodenbelag auf den Fundamentbalken verschraubt. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:08 Uhr 65 Posts InderMittesitzer
|

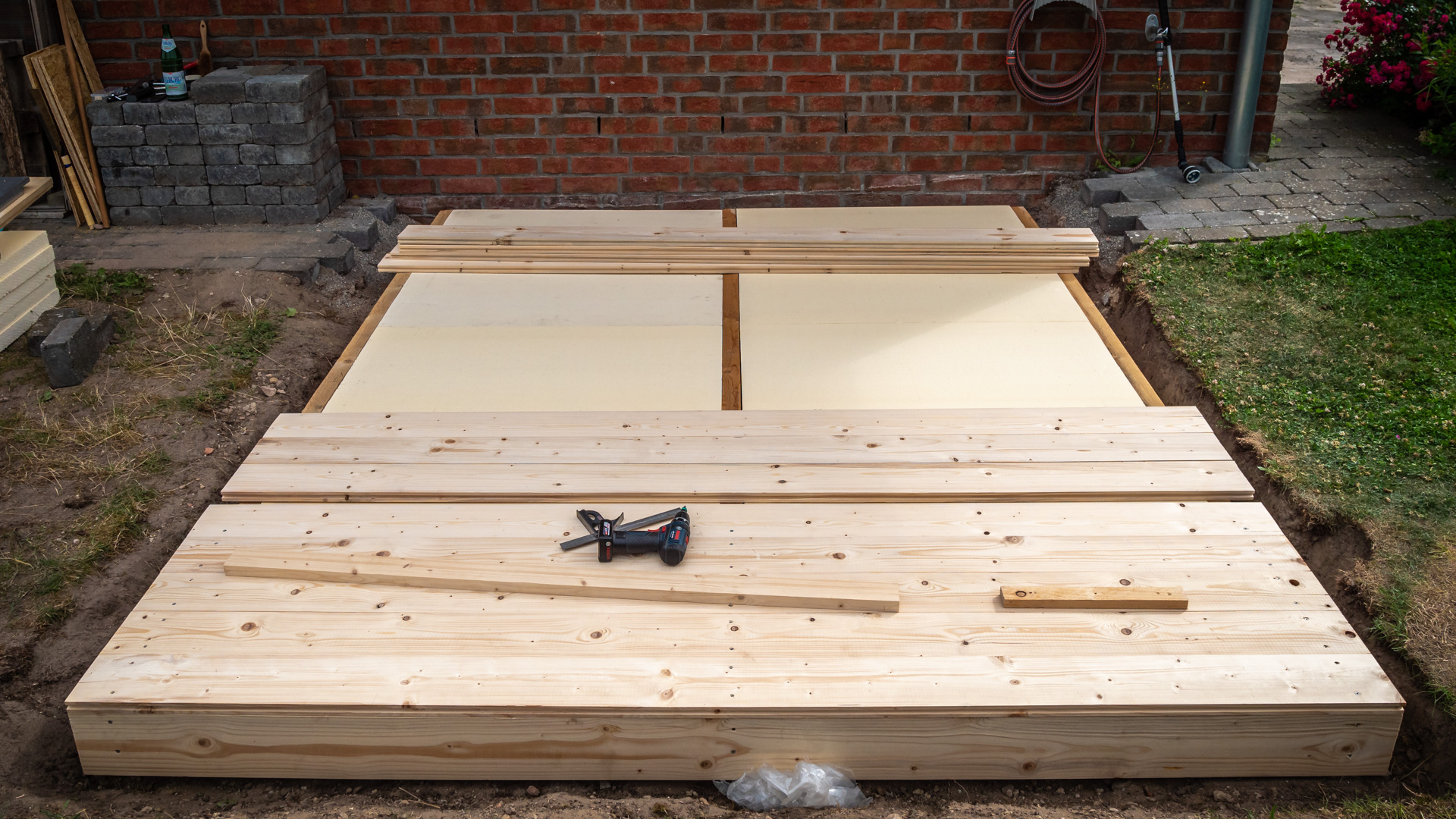

16.07.2023: Der Fußboden ist fast fertig. Nach einiger Überlegung habe ich mich dazu entschieden, den Fußboden noch zu behandeln. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:10 Uhr 65 Posts InderMittesitzer
|
Das Bild zum letzten Post Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:13 Uhr 65 Posts InderMittesitzer
|

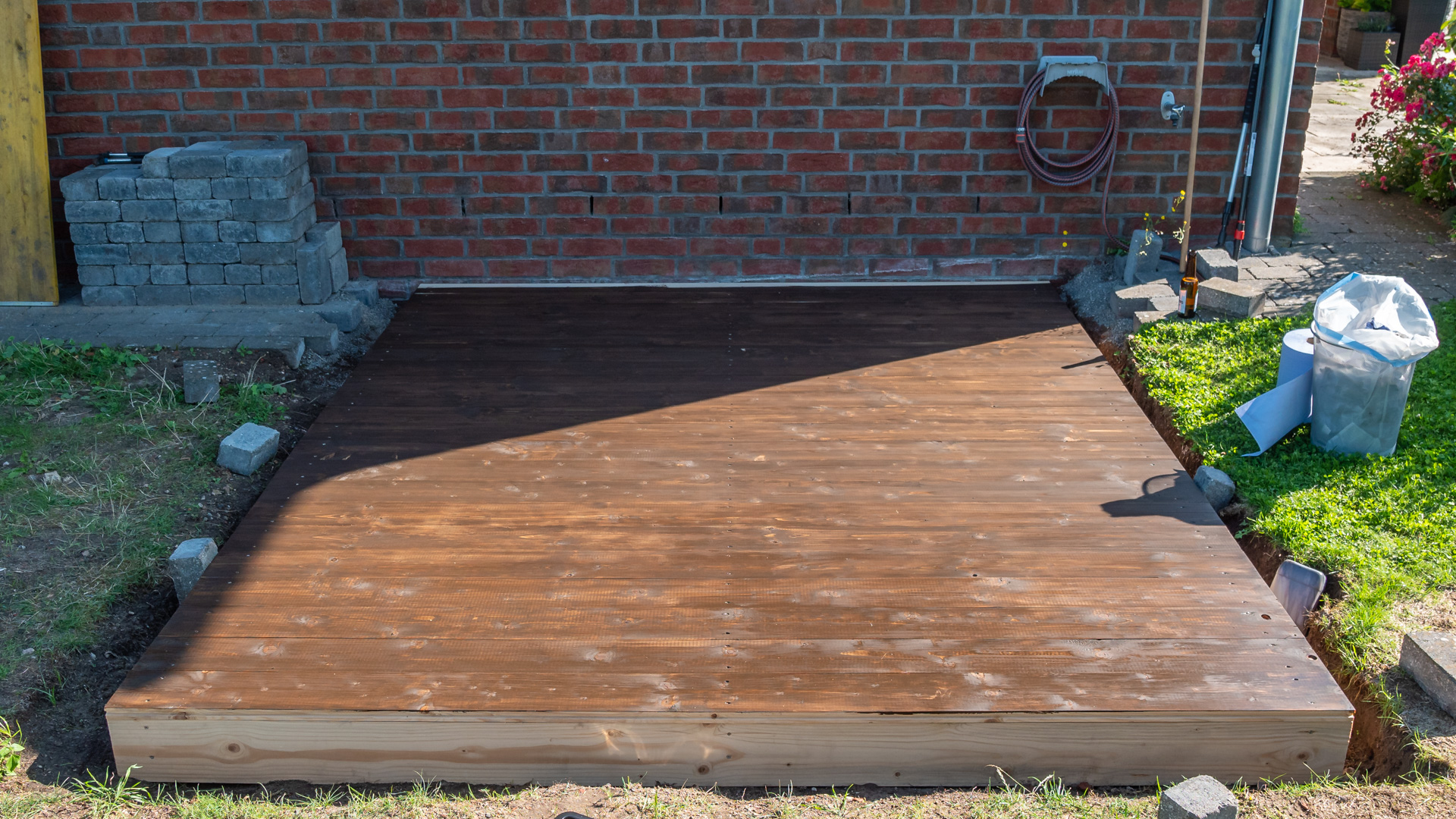

29.07.2023: Der Fußboden wurde mit Fußbodenhartöl, eingefärbt mit Standölfarbe, behandelt. Das Bild ist etwas unvorteilhaft. Die grauen felcken entstanden durch den Lichteinfall und sind nach dem endgültigen Abtrocknen nicht mehr zu sehen. Sieht mMn richtig gut aus. Grund für die Maßnahme war, den Fußboden unempfindlicher zu machen gegen Schweißflecken, Dreck aus dem Garten etc. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:15 Uhr 65 Posts InderMittesitzer
|

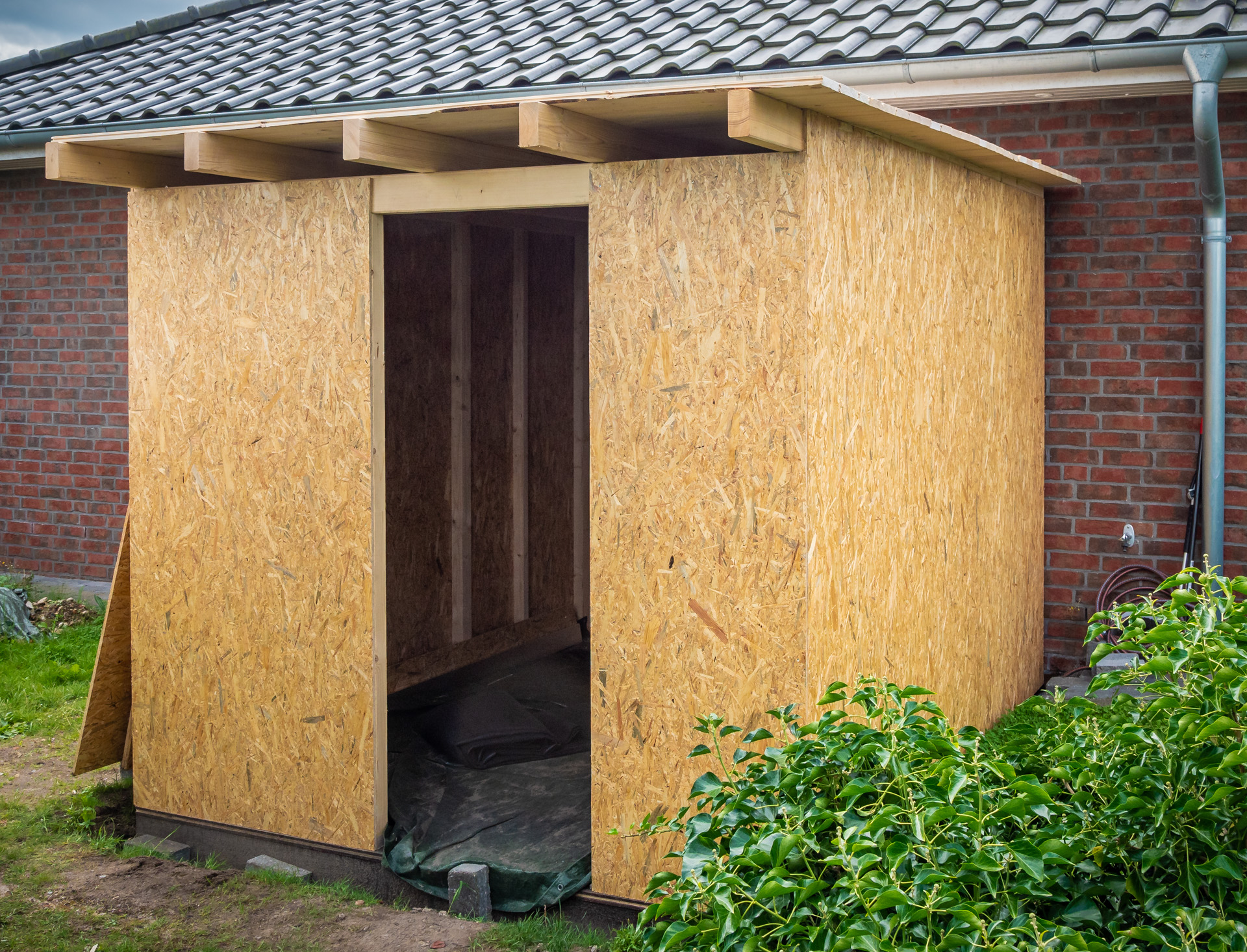

06.08.2023: Die Wände sind gestellt. Die Hauptarbeit machen auch hier Balken aus 6x12 KVH. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:17 Uhr 65 Posts InderMittesitzer
|

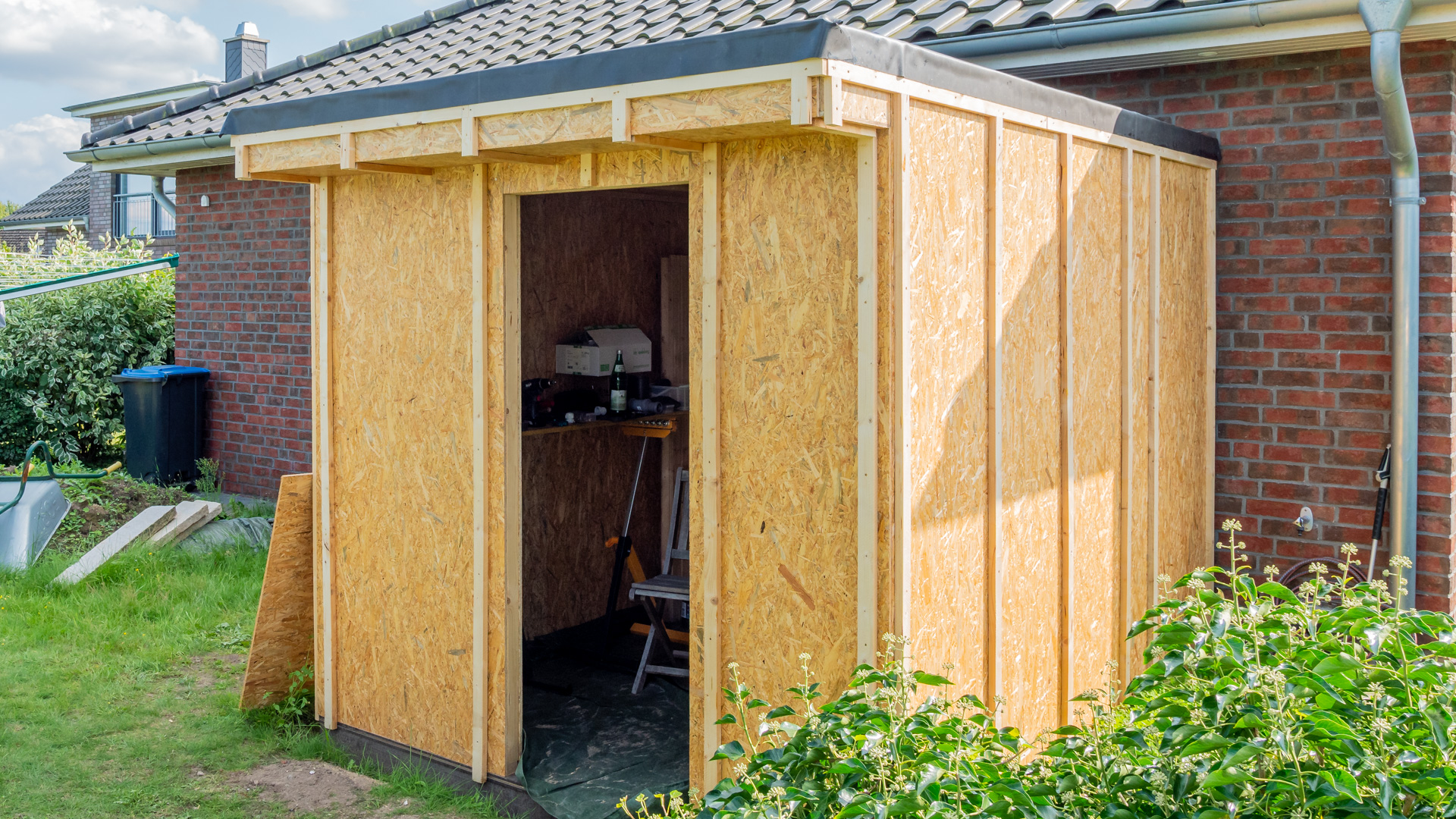

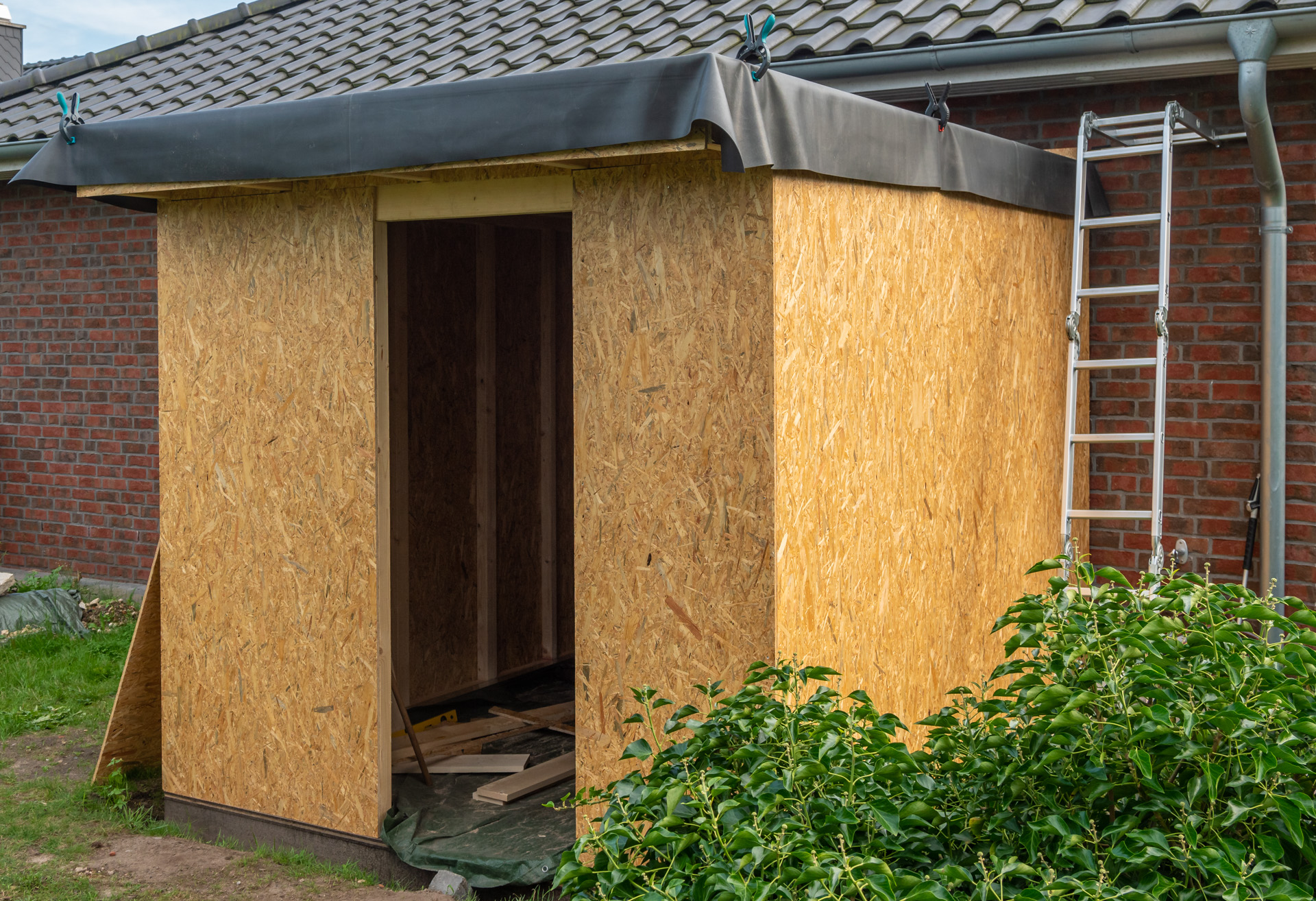

13.08.2023: Die äußeren OSB-Platten (12mm) sind angebracht. Das Dach ist mit Rauspund (22mm) beplankt. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
16.8.2023 - 20:23 Uhr 65 Posts InderMittesitzer
|
Stand heute, 16.08.2023: Umlaufende Stirnbretter (23mm, hier unsichtbar) sind angebracht. Das Dach ist mit EPDM-Folie (1,2mm) belegt. Nach der anstehenden Urlaubswoche erfolgt die Verklebung der EPDM-Folie und die Montage der Dachentwässerung auf der linken Seite. Rhombusleisten aus heimischer Lärche für die Fassade sind bestellt, aber noch nicht da. Noch bin ich zuversichtlich, dass mein Plan, im Oktober anzuschwitzen, aufgehen könnte. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Saunabau im Garten, Bodenaufbau |
|
|
18.8.2023 - 7:33 Uhr 65 Posts InderMittesitzer
|
Moin toshi, ich baue ja auch gerade eine Gartensauna und habe im Zuge der Recherche gelesen, dass Fußkälte in der Sauna durchaus ein Problem sein kann. Aus eigener Erfahrung kann ich das zwar nicht bestätigen, da ich mich meist in den oberen Regionen aufhalte. Aber: Ich baue einen Holzboden und habe mich für eine Fußbodendämmung entschieden, denn, im Gegensatz zu Wänden und Dach, ist es ungleich schwieriger, eine solche nachträglich in den Fußboden einzubauen. Schaden kann es nicht und deswegen mache ich es gleich, bevor ich hinterher feststelle, dass ich's vielleicht doch gebraucht hätte. Ansonsten stimme ich, laienhaft und gefühlt, zu: Ich glaube auch nicht, dass eine fehlende Fußbodendämmung zu längerer Aufheizzeit führen dürfte. Es geht vmtl. eher um den Wohlfühlfaktor beim Reinkommen und für diejenigen, die unten sitzen und ihre Füße auf dem Boden haben. Gerade im Winter, bei knackig Frost, kann ein Fliesen-/Steinboden im Gartenhaus schon richtig kalt sein. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
|
|
18.8.2023 - 10:06 Uhr 65 Posts InderMittesitzer
|

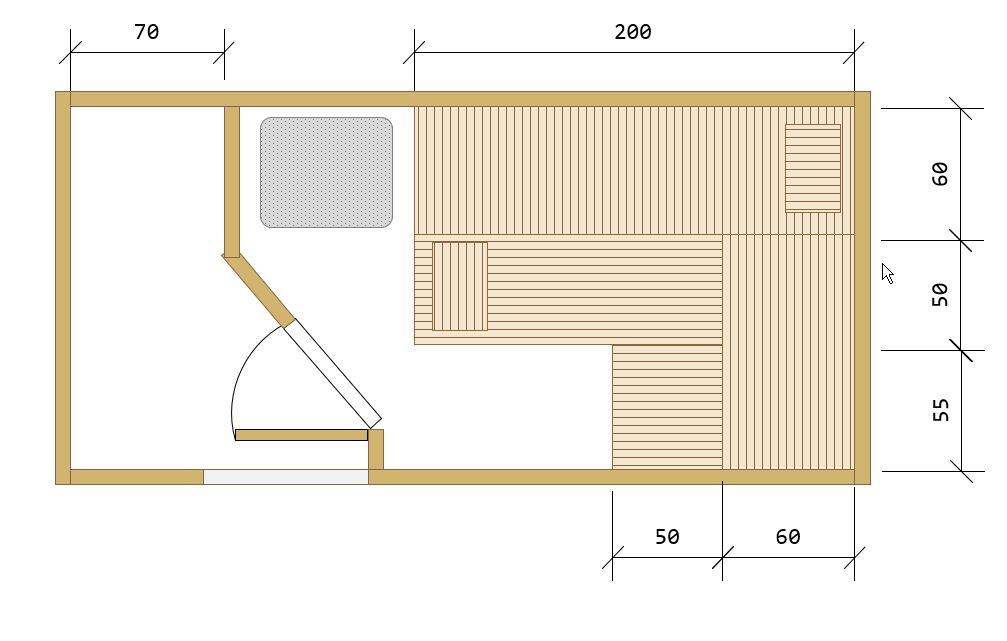

Moin, generell hängt natürlich alles davon ab, wie viele Personen meistens gleichzeitig die Sauna nutzen werden. Vorraum finde ich auch gut und wichtig. Wenn Du haupts. die Sauna alleine nutzt, kann man es so machen, wie Du planst. Aber dann würde ich die Sauna insgesamt kürzer machen, denn in Deinem Entwurf wäre die obere Bank ja ca. 2,80m lang oder so. Ich kenne nun Deine Körpergröße nicht :), aber so viel wirst Du zum Liegen wohl nicht brauchen. Und je weniger Volumen die Sauna hat, desto weniger Energie brauchst Du. Für zwei Personen reicht es zum Liegen schon nicht aus, unter keinen Umständen. Eine Person könnte liegen, müsste aber mit dem Kopf in der Nische liegen, damit die andere Person am Fußende sitzen kann. Ich würde den Vorschlag von Andy aufgreifen, aber zu einer L-Lösung tendieren. Eine große Fläche auf der oberen Bank wäre z.B. für meine/unsere Zwecke nicht geeignet, da ich zwar gerne oben, meine Frau aber lieber in der Mtte/unten liegt, wenn Sie denn mal mitkommt. In meinem groben Entwurf könnten zwei Personen liegen, eine oben, eine unten mit den Füßen unter der oberen Bank und noch eine Person auf dem kurzen Schenkel oben oder unten sitzen. Im Sitzen sollte Platz für vier oder notfalls noch mehr Personen sein. Über Eck ist auch kommunikativer (wenn gewünscht). Die Tiefe der Bänke kann nach Belieben sicher noch +/- 10-15cm angepasst werden. Die Lösung mit der Saunatür finde ich noch nicht optimal. Zwischen der Tür und der Ecke der unteren Bank wären gerade mal ca. 30cm Durchgang. Da sollte man immer einen Eisbeutel parat halten, für die blauen Flecken am Schienbein...vielleicht fällt ja jemandem noch was dazu ein. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Saunabau im Garten, Bodenaufbau |
|
|
23.8.2023 - 9:52 Uhr 65 Posts InderMittesitzer
|
Ein Foto zum Fußbodenaufbau findest Du in meinem Baubericht weiter unten. Entlang der Fundamentbalken werden Dachlatten (bei mir 30x50) geschraubt. Diese dienen als Auflage für 12mm OSB-Platten. Auf die OSB-Platten werden dann Styrodur-Dämmplatten (bei mir 50mm stark) zwischen die Balken eingepasst. Bei mir schließt die Oberkante der Dämmplatten mit der Oberkante der Balken ab. Man kann auch etwas Luft lassen und/oder den Raum dann mit Dämmschüttung verfüllen. Darauf habe ich dann 27mm Hobeldielen als Fußbodenbelag verschraubt und die Dielen anschließend mit eingefärbten Fußbodenhartöl behandelt. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: CAD Programm zum Sauna-Entwurf |
|
|
23.8.2023 - 9:57 Uhr 65 Posts InderMittesitzer
|
Ich verwende die letzte freie Version von SketchUp: Sketchup Make 2017. Das ist etwas funktionslimitiert, insbesondere hinsichtlich Volumenkörperfunktionen. Mir reichts aber. Eine Alternative wäre noch Autodesk Fusion 360. Ist aber eine Cloud-App mit Registrierung etc. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
|
|
27.8.2023 - 16:06 Uhr 65 Posts InderMittesitzer
|
Zitat von hemmerling:
Ja, deswegen schrieb ich selbst, dass mir die Lösung mit der Tür noch nicht gefällt. Mir ging es hauptsächlich um die Verkürzung der Liegefläche und den L-Vorschlag. MMn wäre allerdings ein Verlassen der Saunakabine mit diesem Anschlag im Zweifel schneller möglich. Ein Verlassen der Saunahütte allerdings nicht, da stimme ich zu. Anyway, toshi ist ja schon anders und für seine Zwecke besser unterwegs. Wie klaatu finde ich die versetzte Mittelwand allerdings auch nicht optimal. Vielleicht kann man beide "Teilwände" noch einander annähern: Für den Durchgang der Schiebetür unten sollten 70cm ausreichen, damit könnte die untere Teilwand etwas nach links rücken. (Die Tür zu unserem Gäste-WC hat eine lichte Durchgangsbreite von 70cm, bisher ist noch jede/r rein und wieder rausgekommen. Bei unserer Speisekammer sind es sogar nur 57cm. Ist gefühlt schon knapp, aber selbst das geht noch) Die obere Teilwand könnte dann auch noch ein paar cm nach rechts versetzt werden, sodass eine gerade Wand entsteht. Gruß Andreas Baufortschritt: Projekt Gartensauna |
||
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Welche Türe für die Gartensauna? |
|
|
4.9.2023 - 5:53 Uhr 65 Posts InderMittesitzer
|
Die Tür der Elementsauna, für die ich zzt ein Gartenhaus baue, hat eine lichte Weite von 56cm. Unsere Speisekammer auch :). Das geht also durchaus. Ich würde 60cm bis max. 65cm ansetzen. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Entwurf Grundriß kleine Gartensauna - Kommentare erwünscht :) |
|
|
4.9.2023 - 6:11 Uhr 65 Posts InderMittesitzer
|
Zitat von toshi:
Hallo Stephan, ein ähnliches Problem habe ich auch. Die Elementsauna die ich zzt. aufbaue, hatte vorher ein lichtes Innenmaß von 1,88m. Ich bin 1,90m lang. Ich habe am WE die Sauna also etwas verbreitert (Bilder folgen in meinem Bauthread), sodass sie nun ein lichtes Innenmaß von 1,97m hat. Probeliegen auf dem Fußboden hat ergeben, dass ich nun ausreichend bequem liegen kann. 3cm mehr könnten freilich nicht schaden, aber ich werde es nun so lassen. Als Faustregel leite ich aus dieser Erfahrung ab: Wenn Du zu Deiner Körpergröße 10cm addierst, sollte das ausreichen. Gruß Andreas Baufortschritt: Projekt Gartensauna |
||
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
7.9.2023 - 13:59 Uhr 65 Posts InderMittesitzer
|
Zeit für ein Update von der Baustelle. 02.09.23: Die EPDM-Dachfolie ist verklebt und die Überstände abgeschnitten. Die innere OSB-Verkleidung ist angeschraubt, außer an Rückwand und Decke. Die Konterlattung für die Rhombusleisten sind angebracht. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
7.9.2023 - 14:05 Uhr 65 Posts InderMittesitzer
|

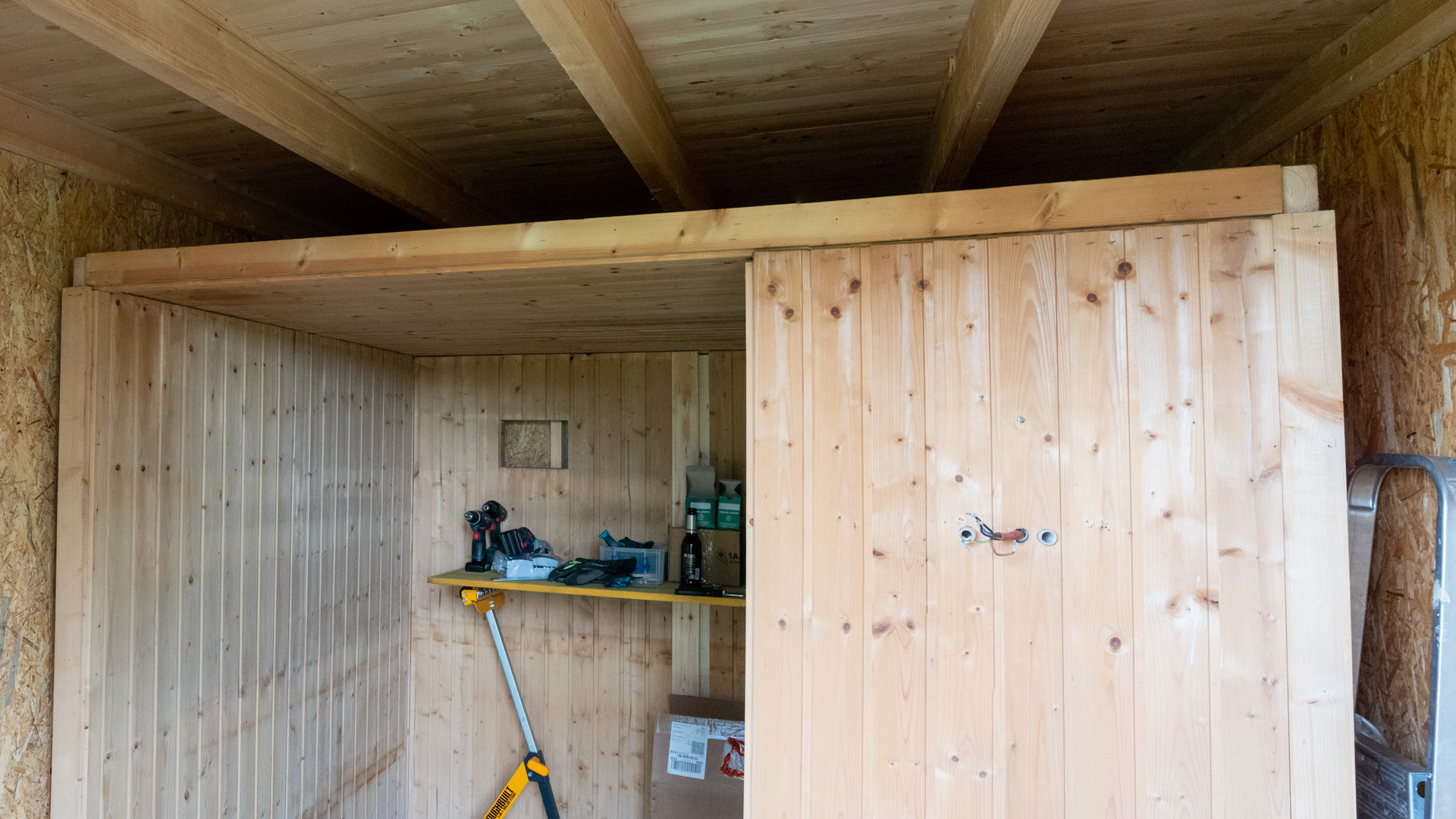

02.09.23: Erster Testaufbau einiger Saunaelemente. Das Innenmaß beträgt 1,86m. Da ich 1,90m lang bin, wollte ich die Sauna ohnehin verbreitern. Dies wollte ich allerdings etwas später machen. Da ich aber auf Material wartete, entschied ich mich, das gleich zu tun. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
7.9.2023 - 14:16 Uhr 65 Posts InderMittesitzer
|

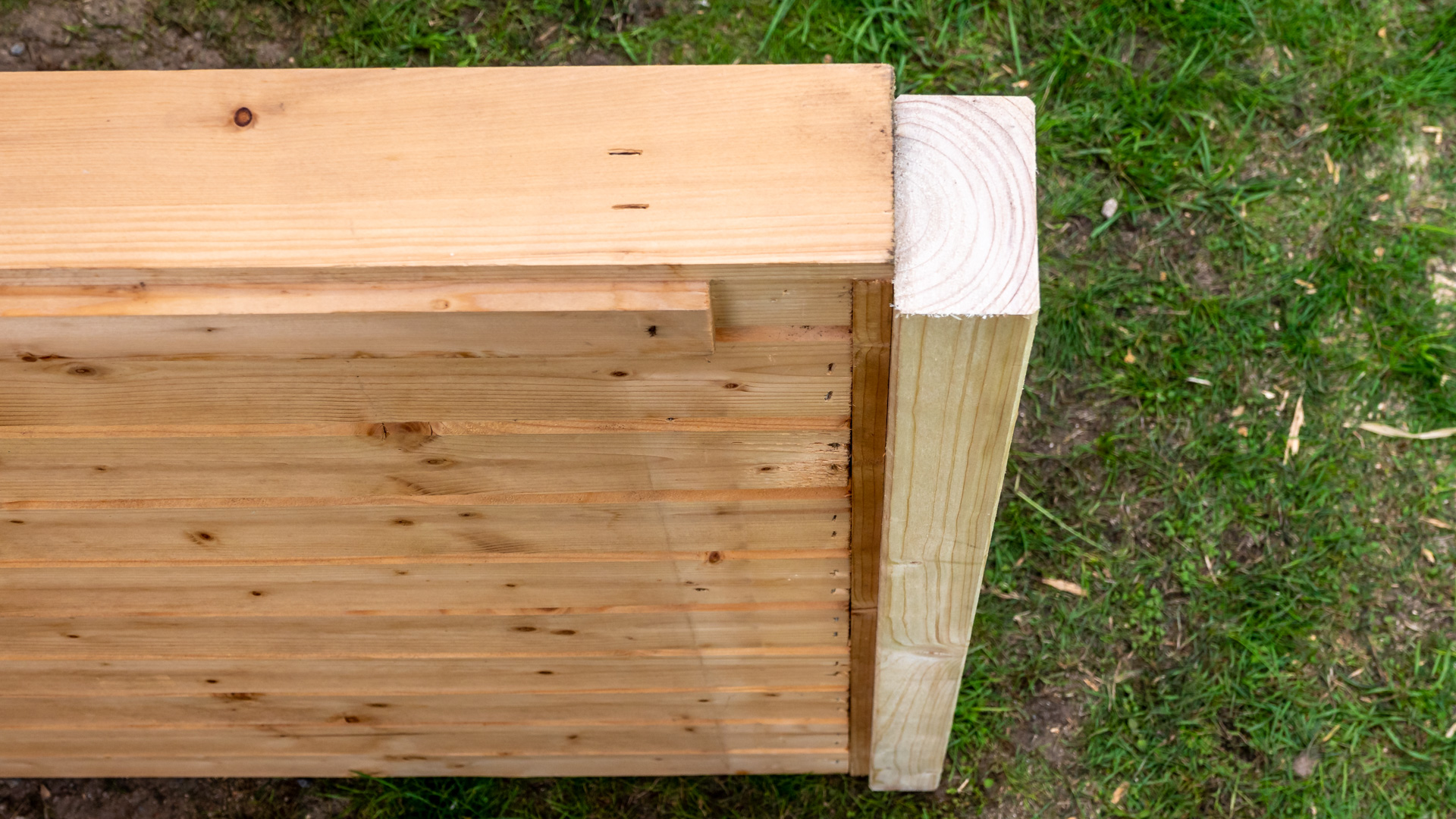

02.09.23: Verbreiterung der Rückwand. Die Elementsauna ist nach eine Art Nut-Feder-Prinzip aufgebaut: An der rechten Seitenwand sieht man eine "Nut". Die Profilbretter innen und außen sind etwa 1cm länger als das Kantholz in der Mitte. Auf der linke Seite eine "Feder". Das Kantholz ist etwa 1cm länger als die Profilbretter. Sehr angenehm: Die Nut ist genau 44mm breit. Das ist Baumarkt-Standardmaß. Ich habe also einfach ein entsprechendes Kantholz und zwei Profilbretter an eine Seite angebaut und schon ist meine Sauna jetzt 1,97m breit. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
7.9.2023 - 14:19 Uhr 65 Posts InderMittesitzer
|
02.09.23: Verbreiterung des Daches. An das Dach habe ich lediglich rechts und links zwei Kanthölzer 44x74mm angeschraubt und darauf geachtet, dass sie gleich weit herworstehen, wie die "Feder"-Leisten vorne und hinten. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
7.9.2023 - 14:30 Uhr 65 Posts InderMittesitzer
|
03.09.2023: Passt. Die nächsten Schritte: In zwei Wochen kommt der Elektriker, um den 400V-Anschluss zu legen. Bis dahin habe ich mit der Rhombusverschalung außen erstmal einiges zu tun. Eine Tür muss auch noch gebaut werden. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
29.9.2023 - 10:32 Uhr 65 Posts InderMittesitzer
|

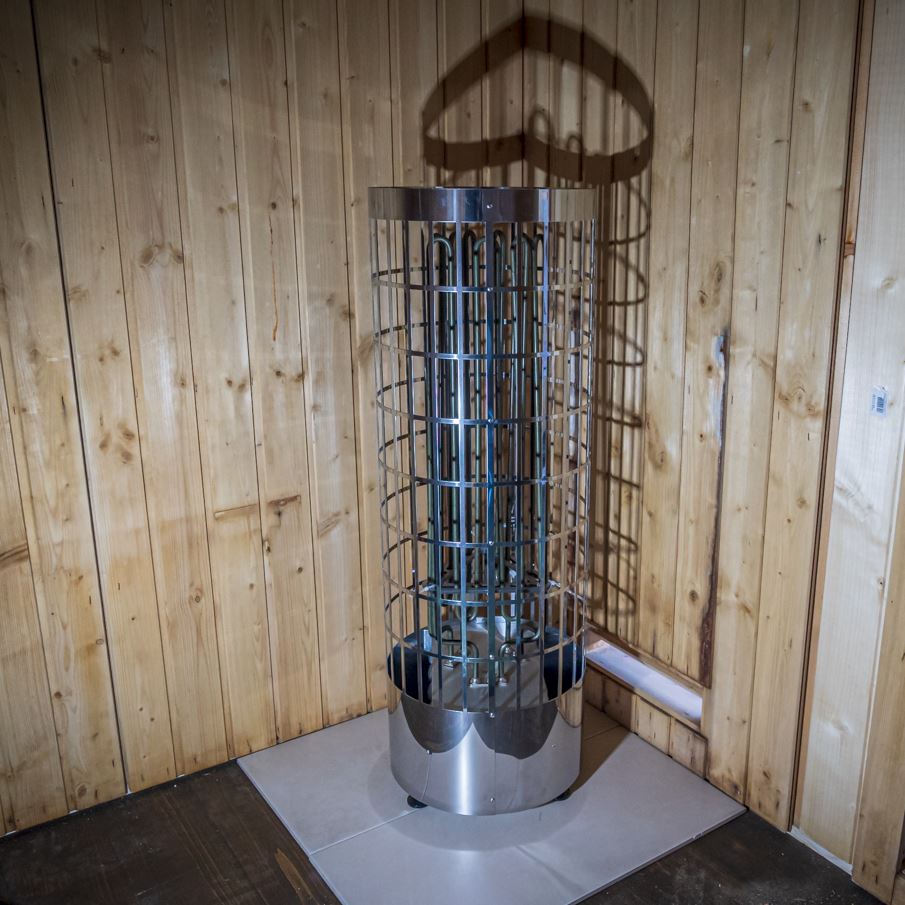

Update von der Baustelle. Der Elektriker hat leider um zwei Wochen Verschiebung gebeten und will nun kommende Woche kommen. Ich habe in der Zwischenzeit an der Fassade gearbeitet und lasiere fleißig die Rhombusleisten. Zur Motivation habe ich die Elementsauna mal komplett aufgebaut und auch, analog zur Rückseite, die Verbreiterung der Frontseite gemacht. Außerdem habe ich mich dazu entschieden, das Dach der Saunakabine doch noch 10cm höher zu setzen, damit auch ich darin aufrecht stehen kann. Dazu müssen nur umlaufend Kanthölzer in die obere Nut der Elemente gelegt werden. Dadurch entsteht zwar etwas mehr Volumen, das geheizt werden muss, aber wenn alles mal steht und läuft, würde ich es wohl nie wieder angehen, selbst wenn es wünschenswert erschiene. Also lieber gleich machen. Ach so, und mein Cilindro ist da!  Eigentlich wollte ich ihn in schwarz haben, aber ich habe ihn für einen guten Preis im Netz gefunden. Mittlerweile denke ich, vielleich ist silber bei der geplanten RGB-Beleuchtung sogar etwas effektvoller. Spielkram, OK. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Neuer Ofen |
|
|
29.9.2023 - 14:05 Uhr 65 Posts InderMittesitzer
|
Der Vollständigkeit halber: Entscheidung beibehalten und umgesetzt: Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Neuer Ofen |
|
|
30.9.2023 - 9:00 Uhr 65 Posts InderMittesitzer
|
Gemach, Gemach. Ich werde den Abstand nicht verdoppeln. Eher im Gegenteil. Der Abstand ist auch nicht durch die Bodenfläche vorgegeben. Ich bin noch mitten in der Bauphase und habe einfach mal zwei Fliesen auf den Holzboden gelegt und fürs Foto den Ofen daraufgestellt. Das kann, muss aber nicht so bleiben. Allerdings, tatsächlich steht er dort mit dem von Harvia empfohlenen Mindestabstand von 10cm zur Wand. Den Abstand zu erhöhen ist bei meinen aktuellen Platzverhältnissen keine Option. Ich kämpfe um jeden Zentimeter. Dazu in Kürze mehr in einem neuen Thread. Das Problem mit den schwarzen Wänden ist mir bewußt. Bei dieser alten Elementsauna, die mich ja nix gekostet hat, wäre mir das fast egal, so lange keine Brandgefahr besteht. Und das sollte durch die 10cm ja gewährleistet sein. Eine Designsauna war die alte Kiste von Quelle noch nie und was an einheitlicher Optik übrig war, habe ich durch meine Erweiterungsmaßnahmen (Breite, Höhe) endgültig zerstört ;). Es muss erstmal nur funktionieren. Die Lösung sollte nun der für den Cilindro erhältliche Hitzeschild HPC11M sein, der den Ofen gegen die Wände abschirmt. Der ist nur noch nicht geliefert und montiert. Der von Harvia empfohlene Mindestabstand zur Wand beträgt dann nur noch 3cm - und das werde ich glatt mal versuchen ;). Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Projekt Gartensauna: Saunabänke bauen |
|
|
1.10.2023 - 10:51 Uhr 65 Posts InderMittesitzer
|

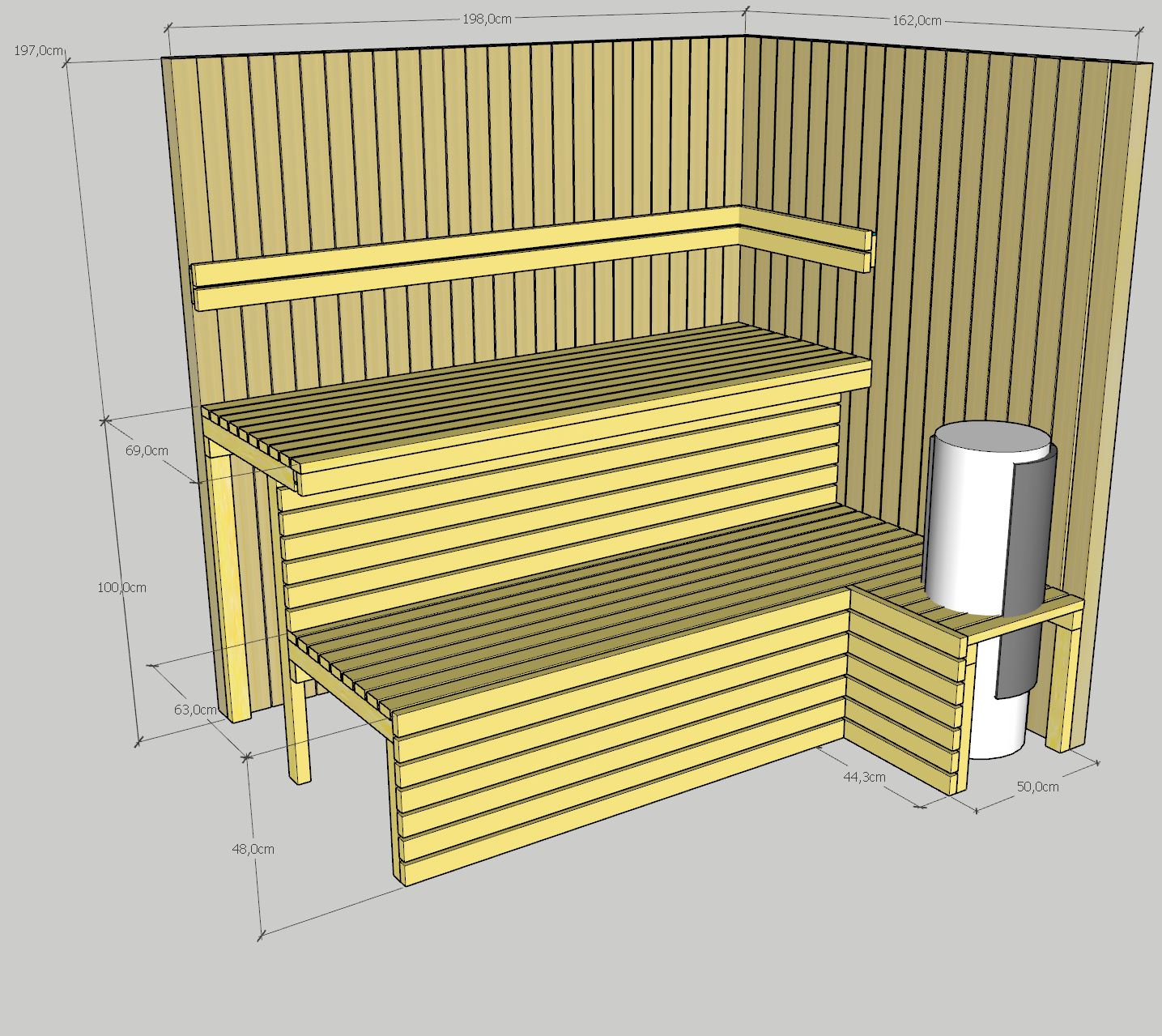

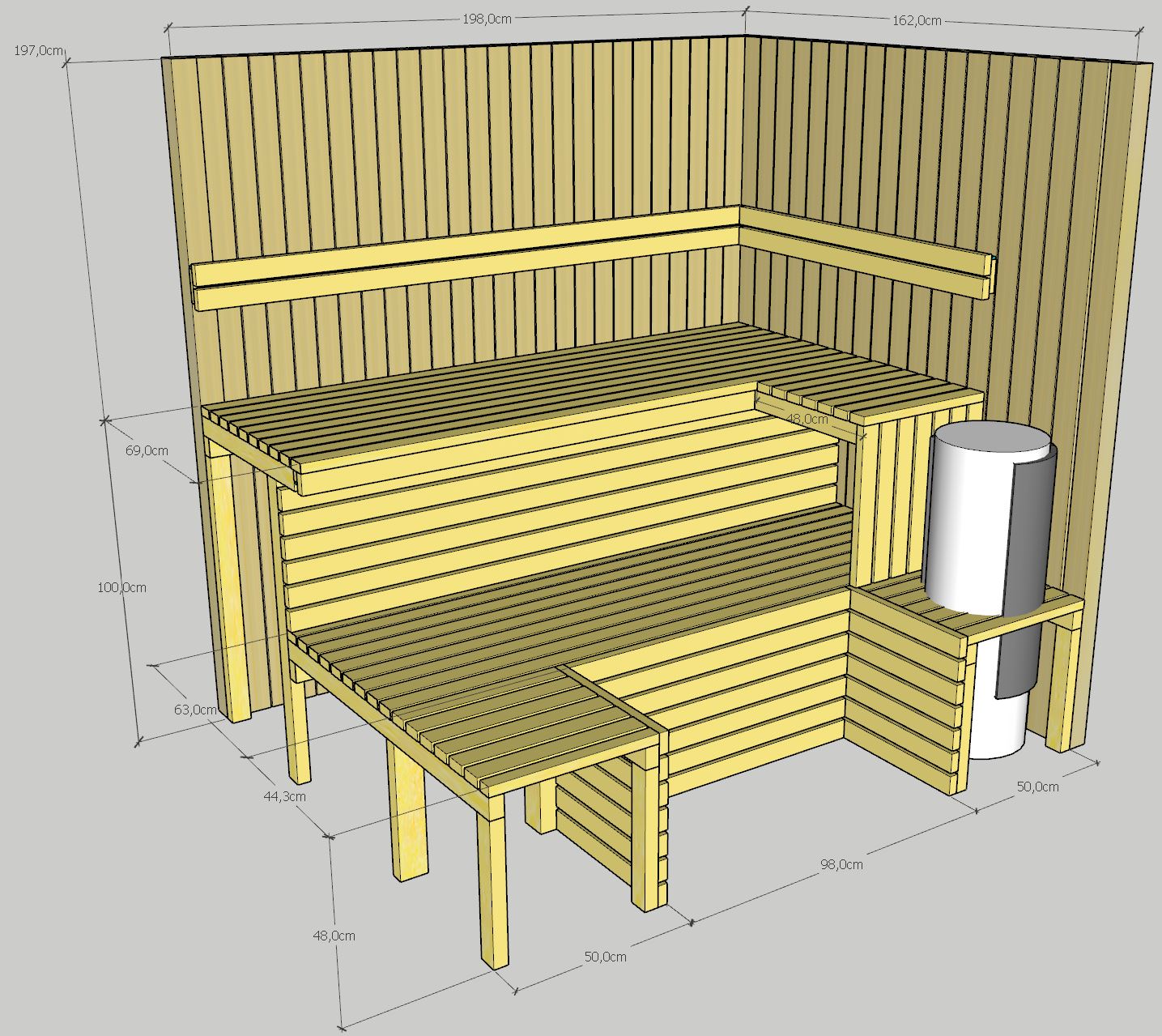

Moin zusammen, für Seiteneinsteiger in mein Projekt sei nochmal kurz erwähnt, dass ich zzt. ein Gartenhaus baue, in das ich eine gebrauchte Elementsauna einbauen werde. Mehr dazu im Bauthread. Nachdem die Saunakabine nun langsam aufgebaut ist, habe ich mir letztens die mitgelieferten Saunabänke mal genauer angesehen - und sofort entschieden, alles neu zu bauen! Das wird zwar meinen Anschwitztermin ungeplant verzögern, aber die alten Bänke möchte ich nicht mehr verwenden. Nachdem ich die Kabine ja insgesamt verbreitert habe, müsste ich auch die Bänke (60cm breit) verlängern. Und nun auch noch verrostete Winkel und Schrauben ersetzen, ausgebrochene Verbindungen stabilisieren etc. Dazu habe ich keine Lust, dann kann ich es besser nach meinen Bedürfnissen neu bauen. Die Planung für eine neue Möblierung könnt Ihr unten in drei Ausbauvarianten sehen. Dabei habe ich festgestellt, dass die verfügbaren 162cm Tiefe für zwei Personen und einen Cilindro schon echt knapp sind. Der Holzhändler kann 60x28mm Banklatten Abachi liefern, die in den vorliegenden Planungen auf 10mm Abstand gesetzt sind. Wenn Euch also funktional etwas auffällt, positiv oder negativ, freue ich mich über Anmerkungen. Ich persönlich neige erstmal zur Overkill-Variante 3 ;). Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
1.10.2023 - 10:52 Uhr 65 Posts InderMittesitzer
|

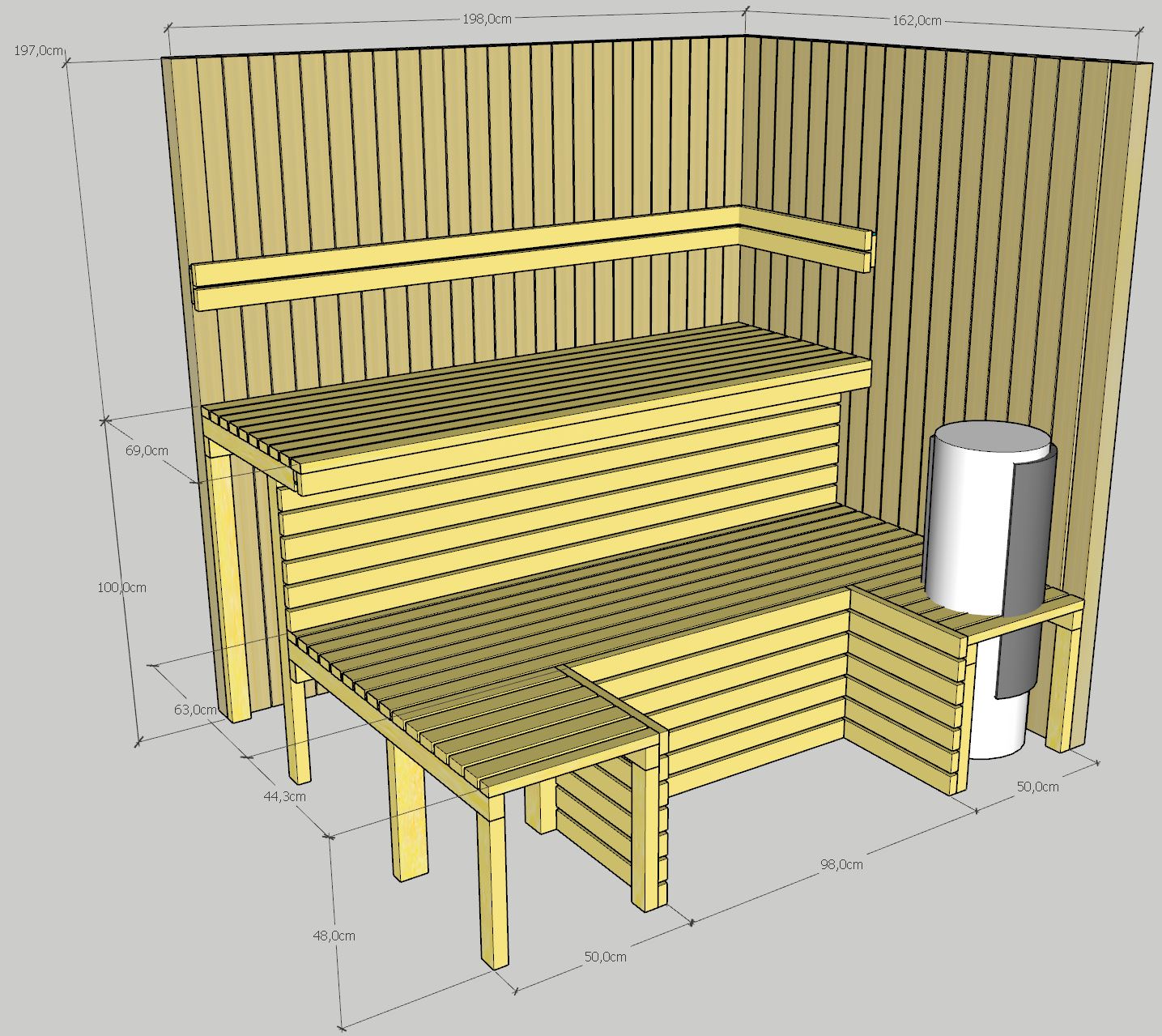

Die Basisvariante. Besonderheit: Die obere Bank kragt etwas über die Rückenlehne der unteren Bank aus. Hintergrund: Ich habe mich mal testweise auf eine der alten Bänke gelegt und dabei festgestellt: 60cm Breite sind zwar gerade ausreichend, aber es geht definitiv komfortabler. Und dabei habe ich eine eher schlanke Figur (82/190). Der Cilindro braucht seinen Platz und wenn ich die obere Bank 70cm breit mache, bleibt für die untere Bank nicht mehr viel. Meine Frau wird zwar nicht allzu häufig mitkommen, aber wenn, dann soll es für beide bequem sein. Also habe ich die Rückenlehne unter die obere Bank verschoben und konnte so noch ein paar cm Breite für die untere Bank rauslügen. Nebeneffekt: Unter dem Überstand kann ich einen LED-Strip anbringen. Ein weiter Lightstrip soll klassisch hinter die obere Rückenlehne. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
1.10.2023 - 10:54 Uhr 65 Posts InderMittesitzer
|
Mittlere Ausbaustufe. Überlegungen: Durch den Überstand hat die untere Bank in Variante 1 keine echte Rückenlehne. Man kann sich zwar in Längsrichtung setzen, mit den Füßen auf der Bank. So käme nun noch ein klassischer Sitzplatz hinzu. Und Fußbodenfläche wird in der Sauna ja auch nicht wirklich gebraucht. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
1.10.2023 - 10:55 Uhr 65 Posts InderMittesitzer
|
Volle Ausbaustufe. Überlegungen: Die Beine der auf der unteren Bank liegenden Person werden nun gegen den Cilindro abgeschirmt. Die Fläche oben ist entweder zusätzlicher Sitzplatz oder Abstellfläche für Aufgusseimer etc. Dann muss ich für den Aufguss nicht von der oberen Bank bis nach unten absteigen ;). Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
1.10.2023 - 19:32 Uhr 65 Posts InderMittesitzer
|
Da die Wände der Elementsauna aus 12mm Profilholz (aka Papier) bestehen, wird da nix gedübelt oder geschraubt. Die Unterkonstruktion muss freistehend ihren Job machen. Nach aktuellem Planungsstand sind die Banklatten aller Liege- und Sitzflächen fest mit der Balkenkonstruktion verbunden, damit gerade nichts kippen, wackeln, scheppern oder rappeln kann. Die senkrechten Blenden unten und evtl. die von der ersten zur zweiten Stufe sollen zur Wartung der Konstruktion entnommen werden können. Lediglich bei der "Brücke" von der oberen über die untere Bank tüftele ich konstruktiv noch etwas, um Optik, Statik und Funktion zusammenzubringen. Eine Variante für oben wäre, nur die vordere, senkrechte Abschlussleiste und die erste "Liegeleiste" fest mit der Unterkonstruktion zu verbinden. Die Liegefläche dahinter kann dann evtl nur eingelegt werden. So hat man immer noch einen festen Rahmen, der nicht kippen kann. Zur Software: Vielen Dank, ich nutze SketchUp in der letzten frei verfügbaren Version (Sketchup Make 2017). Da ich kein berufsmäßiger Konstrukteur bin, bin ich auch unbelastet von antrainierten Workflows oder Ansprüchen. Die Lernkurve ist zwar gelegentlich holprig bis steil, wenn man aber die entscheidenden Tricks kennt - und das sind gar nicht so viele, es gibt zudem unendlich viele HowTos und Tutorials im Netz - kann man mMn als Amateur prima damit arbeiten. Allerdings, man kann eben nicht mal schnell einen Parameter numerisch verändern und die Auswirkungen vergleichen. SketchUp ist ein 3D-Zeichenprogramm und keine CAD-Software. Man muss die Objekte oder Gruppen von Hand verändern. Für den Profi dauert das viel zu lang. Fürs Hobby ist es egal. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
1.10.2023 - 19:51 Uhr 65 Posts InderMittesitzer
|
Hemmerling, sorry, Punkt 2) hatte ich nicht gesehen. Zu faul, weiter nach unten zu scrollen ;). Nein, der Ofen ist natürlich nicht so eng vom Holz umschlossen, wie hier dargestellt. Generell ist das nur eine Konzeptzeichnung zum Banklayout. Es gibt für den Cilindro einen sog. Einbauflansch, der genau für diesen Zweck gedacht ist. Google mal nach "Cilindro Einbauflansch" und guck Dir die Bilder an. Dein Einwand ist ja nicht unberechtigt, aber natürlich muss ich den Ofen rein- und auch wieder rauskriegen können. Dazu soll, wie oben erwähnt, die senkrechte Blende entfernt werden können. Und auch die horizontale Fläche mit dem Einbaurahmen ist nur aufgelegt und soll nach oben herausgehoben werden können. Auch wenn's wackelt, ich glaube, da sitzt so häufig keiner... ;) Zitat von hemmerling:
Die haben ja auch viel mehr f***ing Platz als ich! ;) Gruß Andreas Baufortschritt: Projekt Gartensauna |
||
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Thermoesche |
|
|
2.10.2023 - 20:01 Uhr 65 Posts InderMittesitzer
|
Abachi meines Holzhändlers war im Online-Verhältnis zu teuer. Hat er auch zugegeben, musste er selbst extern einkaufen. Wegen der rustikalen Optik gefallen mir die Thermohölzer gut. Das Hintergrundbild hier im Forum sieht mir z.B. sehr danach aus. (?) Deswegen Frage an diejenigen, die es schon einmal verarbeitet oder anderweitig Erfahrung damit haben: Spricht etwas gegen Thermoesche als Banklattenmaterial? Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
3.10.2023 - 12:59 Uhr 65 Posts InderMittesitzer
|
Hallo Josef, vielen Dank. Man liest von Splitterneigung der Thermohölzer. Aber nach Deinem Erfahrungsbericht nehme ich an, dass Eure Füße noch unversehrt sind ;). Hast Du online gekauft oder privat vor Ort? Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
15.10.2023 - 19:19 Uhr 65 Posts InderMittesitzer
|

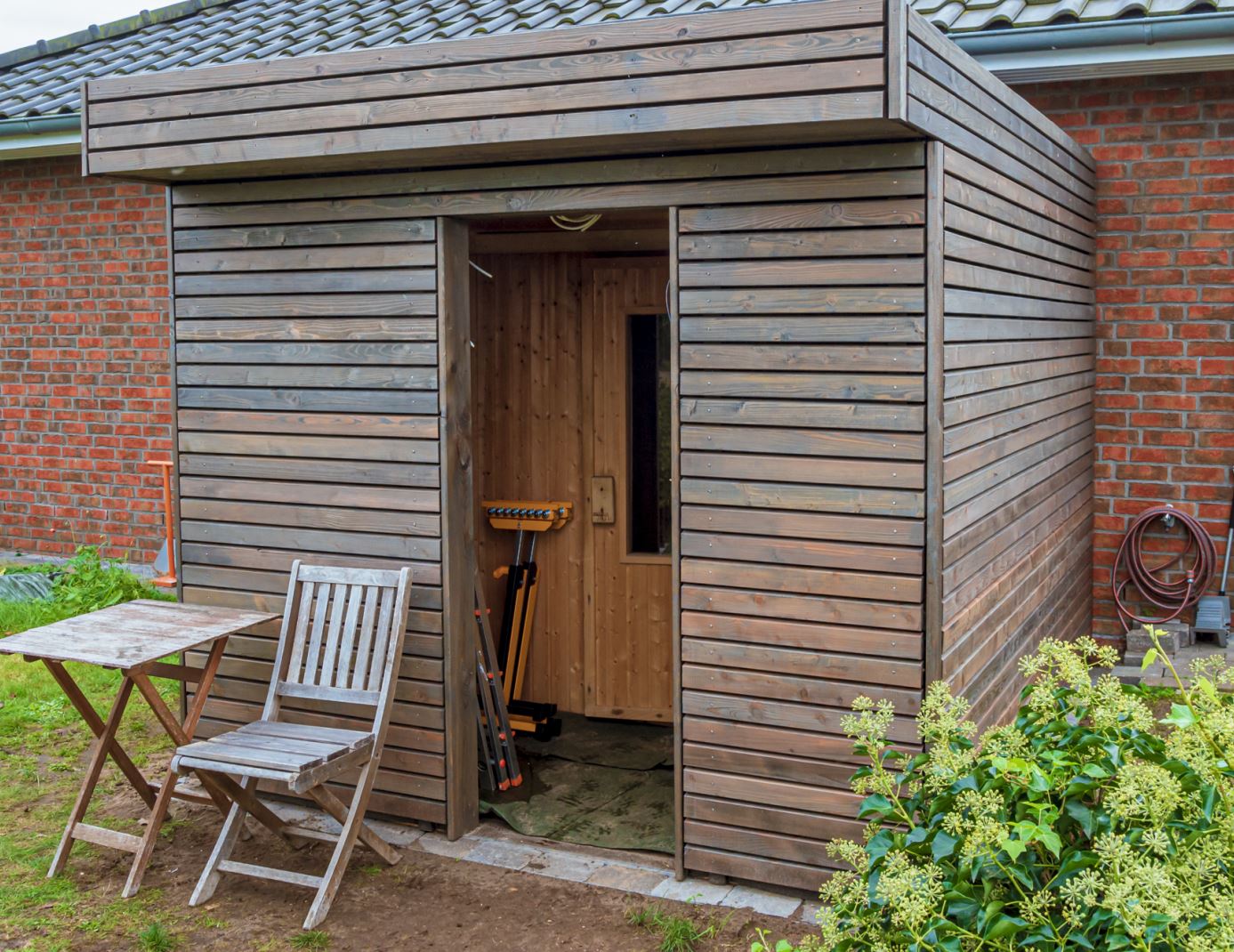

Update von der Baustelle. Das Gartenhaus ist nahezu fertig. Es fehlen noch die Dachrandprofile und die Tür. Der Elektriker war schon zweimal da, hat die 380V gelegt, Steckdosen, Schalter etc. Er ist aber noch immer nicht fertig, die Sauna ist nicht betriebsbereit und ich weiß zzt nicht, wann er wiederkommt. Das ist etwas ärgerlich. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
15.10.2023 - 19:21 Uhr 65 Posts InderMittesitzer
|
Ich habe mich also an den Innenausbau gemacht. Man sieht Teile der Unterkonstruktion. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
15.10.2023 - 19:24 Uhr 65 Posts InderMittesitzer
|
Die fertige Unterkonstruktion aus 40x60 Kantholz, mit Edelstahlschrauben verschraubt. Lasst Euch nicht täuschen: Die extreme Weitwinkelperspektive lässt den Raum tiefer erscheinen, als er ist. Die Sauna ist tatsächlich nur 1,63m tief. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna |
|
|
15.10.2023 - 19:26 Uhr 65 Posts InderMittesitzer
|
Die Möblierung ist inzwischen ebenfalls fast fertig. Die Bänke sind aus Thermoespe 125x25mm. Heidegeist hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern)  Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
| Heidegeist |
Board: SAUNA: Die eigene zu Hause - Hilfe und Tipps - Thema: Re: Projekt Gartensauna: Saunabänke bauen |
|
|
15.10.2023 - 19:28 Uhr 65 Posts InderMittesitzer
|
Ich habe mich also für Thermoespe entschieden, 125x25mm. Die Bänke sind fast fertig. Bilder gibt's im Bauthread. Gruß Andreas Baufortschritt: Projekt Gartensauna |
|
